一、主要内容和要求

1.以典型微波传输系统VR虚拟场景为载体，(a)自动线路漫游，(b)交互操作，来演示系统的构成、运行原理；

2.以虚拟设备交互操作方式，演示设备主要性能参数和安装调试方法；

3.以: (a)电子书翻阅方式;（b）关键词索引方式，阅读和浏览实验课程相关的主要知识点。

4.输出格式：(a)适合PC终端屏幕分辨率1920x1080；实时三维渲染；（b）交互虚拟场景适合VR头盔交互操作（安卓手机VR头盔的显示、陀螺仪操作、人眼凝视操作、或手柄操作）。

二、表达形式

HTML：

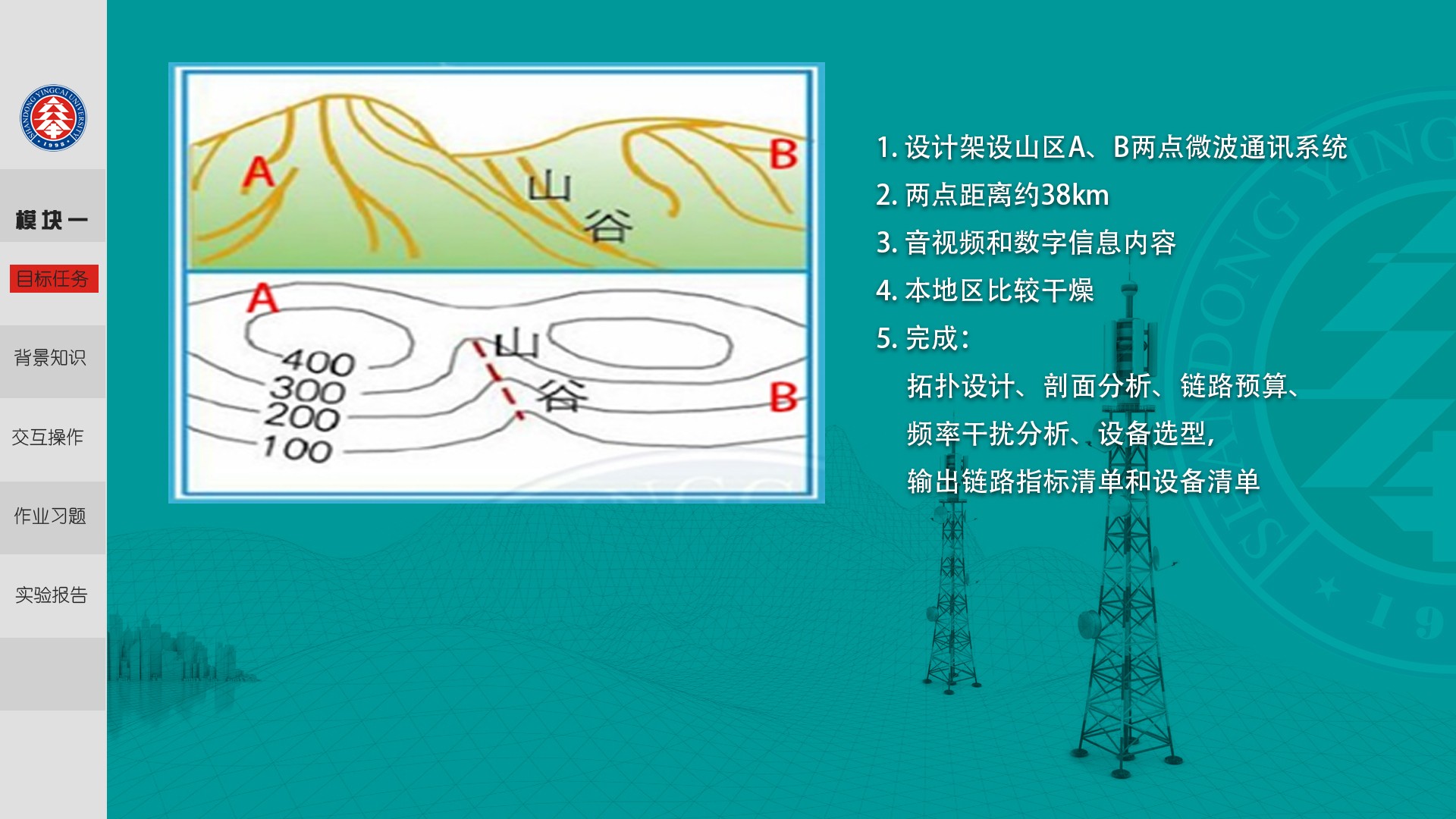

1.选项卡“目标任务”，认知实验的要求和评分方法

2.选项卡“背景知识”，PPT图片翻阅方式，内容：微波系统知识，每页有页码、停留时间>10s计分，10分*10页=100分，总分A=100分*50%

3.选项卡“交互操作”，内容为VR浏览，屏幕上方1行：标题，操作方法提示，评分方法(按知识点）：当前、总数、当前分数，满分；屏幕下方：场景图，面积近乎全屏。20个知识点*5分=100分，总分B=100*50%

4.选项卡“作业习题”，10道选择题（选择或判断）任选5道题，微波系统知识的

5.实验报告：实验1的实验报告，做一个实验报告的word版下载，提交，两个按钮。页面上文本框说明要求。

三、制作要点

1.U3D、HTML5格式，知识点红靶标识、点击设备或红靶触发，知识点为图片、视频或文本框，或上述混合体，主要为系统性能参数、设备性能参数、影响参数等；

2.VR场景：带有一个中继的微波通讯链路，有高山水房子(作为障碍物)，包含铁塔、机房(及房内机柜和机柜内设备)。

3.点击“自动浏览”按钮，路线：默认视点山顶高度，看到系统全貌(红色流动线表示天线间信号传递)，点击“开始浏览”，沿着传递路线走，快速飞到A塔山脚下村庄（1-2个房子），中速爬山到A塔脚下，进入机房，机柜门打开，显示IDU设备和信息，出机房到塔底，仰视塔顶，爬塔至天线平台（过程中有俯视、远眺、电缆线和避雷线固定处观看），平台上俯视、环视、设备信息显示(天线、ODU、中频电缆、避雷针、设备固定装置）、看对面天线（出现红色流动线表示天线间信号传递）、视点快速沿着信号路线飞越到中继天线、环顾、飞到B塔，下塔，下山、村庄。

4.点击“手动浏览”，列出设备菜单，点击菜单，直接切换视点到设备附近，如点击铁塔直接到A塔下，点击机房进入机房，点击机柜开门，点击设备模型或红靶显示信息并计分。

四、数据和资源


2.设备模型建模，其他实验中也需要，其中：铁塔和天线按照标准参数化建模，并建立标准数据文件，供后续实验选择调用，数据文件直接驱动模型变换，注意数据变化后引起的结构变化，如天线口径大于多少需要辅助支撑杆等问题，具体按照技术文档、企业文档和国家标准。

3.背景知识，见：1.2-微波传输系统.PPT，制作参考：资料\微波培训讲义-xx.png系列图片；资料\微波规划设计(x).png系列图片
